長柄濾頭,濾板,斜管技術要求參數
作者來源:gysxlc 發布時間: 2019/12/11 10:14:27 標簽:長柄濾頭 濾板 斜管
導讀:濾頭結構:濾頭濾桿為一整體,濾柄上帶外螺紋,柄下端設有條形夾縫。套管長100mm,外壁有止水環,并帶內螺紋。每個濾帽上均勻分布濾縫,濾縫寬度均勻一致,濾帽上開有狹小過水(氣)縫。濾板厚度為100mm,濾板的四周…
長柄濾頭,濾板,斜管技術要求參數

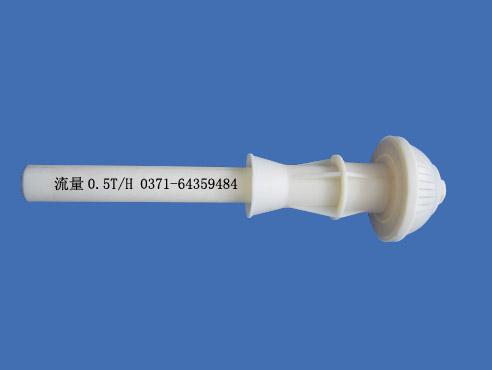

長柄濾頭:
長柄濾頭由半球型帶有窄縫的濾帽、連接濾頭的濾柄、埋在濾板里濾頭裝配所用的強性套管橡膠墊片等構成。所有構件均采用ABS工程塑料。濾頭結構:濾頭濾桿為一整體,濾柄上帶外螺紋,柄下端設有條形夾縫。套管長100mm,外壁有止水環,并帶內螺紋。每個濾帽上均勻分布濾縫,濾縫寬度 均勻一致,濾帽上開有狹小過水(氣)縫。濾柄:在濾柄上部留有一個小圓孔,下部有一條狹長縫隙,經濾帽縫隙向?yàn)V 層布水布?xì)。預埋套管:每個濾頭均應配有可預埋在鋼筋混凝土濾板中的內螺紋預埋套管,安裝時只需將濾頭擰緊在預埋套管上即可。
濾板:
濾板厚度為100mm,濾板的四周設有用于嵌縫密封的凹形槽,每塊濾板澆注 時預埋長100mm 的濾頭套管。平面尺寸誤差不超過±3mm,表面平整度不超過±2mm,預埋套管垂直誤差±3mm;炷令A(yù)制濾板制作要求:濾板采用鋼模澆制,水灰比,石子、砂等材料配制嚴格參考行業相關標準。
斜管:
比如:斜管孔徑為50±5mm(內切圓直徑)、斜管安裝傾角60°、斜長1000±10mm。斜管壁厚:斜管的壁厚為δ0.5±0.05mm。斜管材質:材質為聚丙烯乙丙共聚。斜管表面光滑,無裂縫、氣泡,無明顯色差、雜質及凹點。
